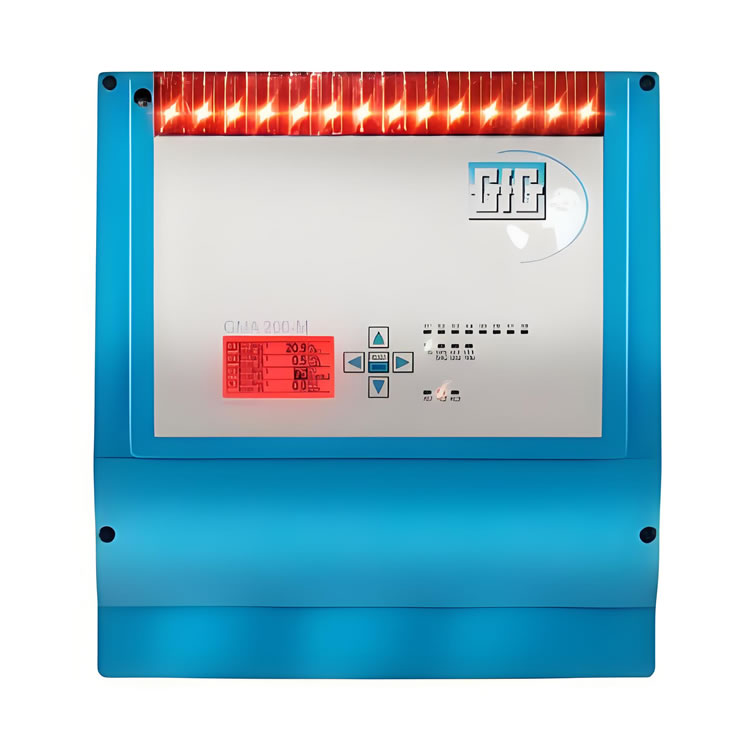

GFG 气体检测系统控制器 GMA200-MW16

电源

工作电压：

交流：100–240 V, 50–60 Hz

直流：24 Vdc（允许范围 20–30 Vdc）

变送器连接

供电输出：24 Vdc ±3%（内置电源）或 20–30 Vdc（外部电源）

模拟输入信号 (IIN)：

16 通道，每通道 150 mA（总电流 ≤ 0.6 A）

支持信号类型：4–20 mA 或 0.2–1 mA

精度：

±0.3% MR（4–20 mA 时）

±1.2% MR（0.2–1 mA 时）

数字信号 (TRM 总线 1+2)：

接口：RS485（半双工）

波特率：最高 38400 Baud

负载：50–100 Ω，最大电流 70 mA（持续）/500 mA（短时）

测量值处理

数据更新时间：1 秒（若变送器 >16 个且波特率 ≤9600，可能无法保证 1 秒）

RS485 调整时间：

上升/衰减时间：t50 < 2 秒 或 t90/t10 < 2 秒

4–20 mA 信号调整时间：

上升时间：t50 < 2 秒 或 t90 < 4 秒

衰减时间：t50 < 2 秒 或 t10 < 4 秒

0.2–1 mA 信号调整时间：

上升时间：t50 < 6 秒 或 t90 < 10 秒

衰减时间：t50 < 6 秒 或 t10 < 10 秒
